HWS DE
(DOUBLE EFFECT)

2단 열에너지 감압증발농축기
내부 특수 플레이트 열교환기

HWS DE 감압증발농축기는 에너지 효율적인 설비입니다.
HWS ME 시리즈와 마찬가지로, 이 감압 증발농축기는 열에너지를 필요로 하지만, 1차 증발 단계에만 에너지를 공급합니다.
2차 증발 단계는 이전 단계보다 진공도가 높아 더 낮은 비등점에서 증발될 수 있습니다. 따라서 1차 증발 단계에서 생성된 증기의 열에너지를 2차 증발 단계에 열 에너지로 공급할 수 있습니다.
이 기술을 통해 Double Effect모델은 Mono Effect 모델에 비해 열에너지 소비량을 50% 절감합니다.

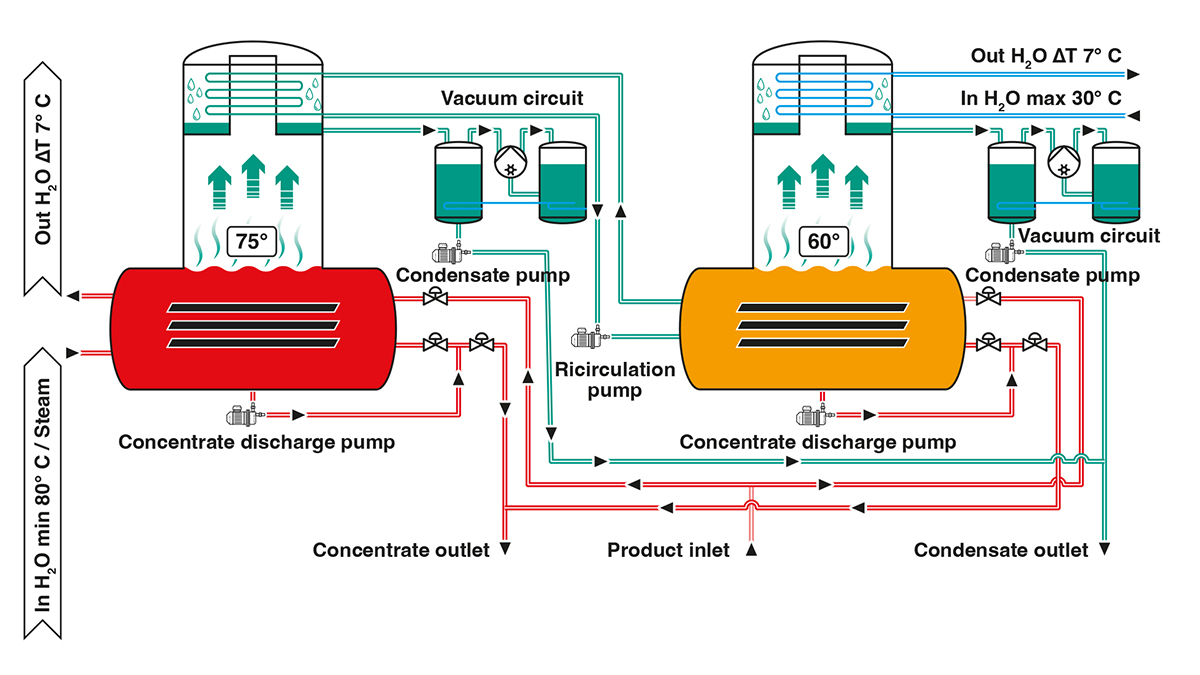

HWS DE (DOUBLE EFFECT) 운전 모식도

HWS DE (DOUBLE EFFECT) 표준 모델 및 기본사양

	HWS 500 DE L	HWS 1000 DE L	HWS 1600 DE L	HWS 2000 DE	HWS 3000 DE	HWS 4000 DE	HWS 6000 DE
Production with water (l/24h)	12,000	24,000	38,000	48,000	72,000	96,000	144,000
Electrical power consumption indicative (kW)	6.5	6.5	15	40	60	70	80
Thermal power consumption kWterm (kcal/h)	175 (150,000)	350 (300,000)	560 (480,000)	700 (600,000)	1,050 (900,000)	1,400 (1,200,000)	2,100 (1,800,000)
Indicative dimensions (l x w x h cm)	230 x 320 x 340	300 x 420 x 380	350 x 480 x 440	500 x 480 x 500	600 x 480 x 500	680 x 480 x 550	600 x 720 x 550
